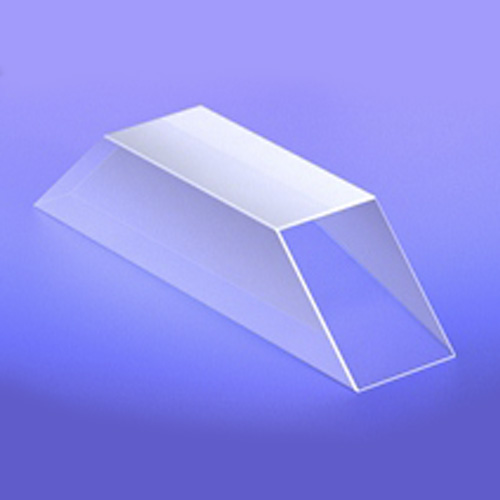

ダブプリズム
- 商品コード：
-
OK025
- 販売価格(税込)：
-
0
円
ポイント：
0
Pt
- メーカー：
- Altechna
- 関連カテゴリ：
-
オプティクス
> プリズム

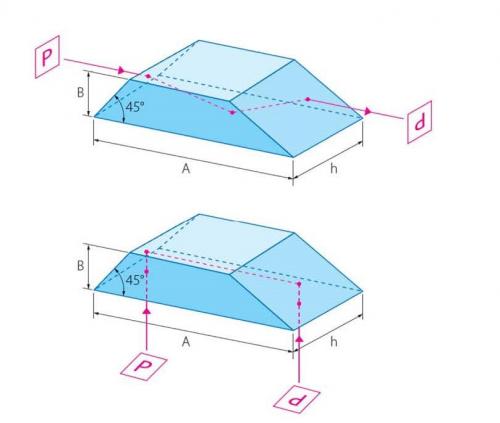

ダブプリズムはライトアングルプリズムの先端を切り取ったような形をしています。プリズムの斜面に入った光は長手方向(底)面を内部全反射して反対側の斜面から出射します。プリズムを透過した像は回転し、反射が1度だけのため像の左右が回転します。ダブプリズムの大きな特徴は長手方向を軸として回転した場合、透過した像がプリズムの割合の2倍で回転することです。
入射光は平行光、もしくコリメートしたビームを使用する事、反射面の大きなエリアを常にきれいにしておくように注意して下さい。
ダブプリズムはレトロリフレクター、ライトアングルプリズムとして使用する事も出来ます。
材質 BK7、UVFS
サイズ公差 +0/- 0.2mm
角度公差 < 3arc min
面精度: λ/2 @ 632.8nm
面粗さ: 60-40 スクラッチ/ディグ
有効径 > 80%
ご希望の内容を問い合わせ内容欄にご記入下さい。
