Doric GRIN シリンドリカルレンズ

商品コード：
O31
販売価格(税込)：
0 円
ポイント： 0 Pt
関連カテゴリ：
オプティクス > レンズ > GRINシリンドリカルレンズ

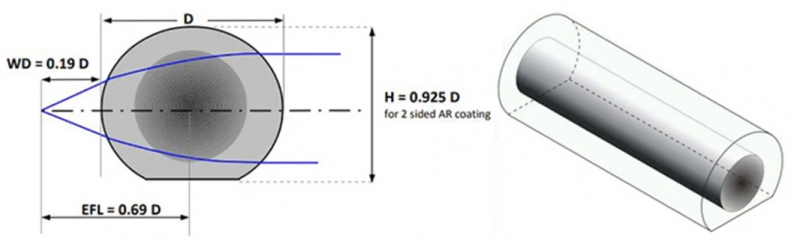

ルネバーグレンズ方式のDoric社GRINシリンドリカルレンズ(特許取得済み精密研磨したファイバープリフォームを利用、工程操作によりファイバーやロッド形状の回折限界マイクロレンズを作り出し、そのレンズは非常に精密な径と表面精度を提供します。
このレンズに側面から光を照射すると、NA: 0.5の完璧なシリンドリカルレンズとして作動します。
合成石英のクラッド部分とコアのGRIN構造は約1100℃までの高温で使用可能。
可視域から近赤外までの使用が可能。任意の長さにカットが可能。
大きな視野角。


ご希望の内容を問い合わせ内容欄にご記入下さい。
Questions or comments on this product.

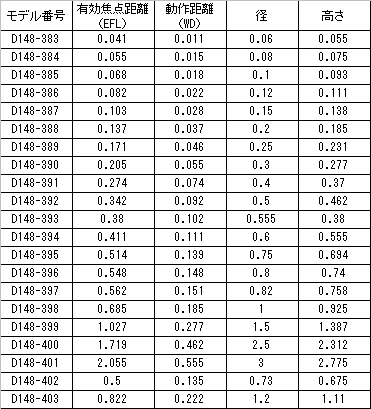

LENS TABLE

Code
Description
D (mm)
EFL (mm)
WD (mm)
D148-0383
Doric GRIN 60 μm
0.060
0.041
0.011
D148-0384
Doric GRIN 80 μm
0.080
0.055
0.015
D148-0385
Doric GRIN 100 μm
0.100
0.069
0.019
D148-0386
Doric GRIN 120 μm
0.120
0.082
0.023
D148-0387
Doric GRIN 150 μm
0.150
0.104
0.029
D148-0388
Doric GRIN 200 μm
0.200
0.138
0.038
D148-0389
Doric GRIN 250 μm
0.250
0.172
0.047
D148-0390
Doric GRIN 300 μm
0.300
0.207
0.057
D148-0391
Doric GRIN 400 μm
0.400
0.276
0.076
D148-0392
Doric GRIN 500 μm
0.500
0.345
0.095
D148-0393
Doric GRIN 555 μm
0.555
0.383
0.105
D148-0394
Doric GRIN 600 μm
0.600
0.414
0.114
D148-0395
Doric GRIN 750 μm
0.750
0.518
0.143
D148-0399
Doric GRIN 1500 μm
1.500
1.035
0.285

SPECIFICATIONS

Lens Material Doped fused silica with gradient-index profile
EFL Tolerance +/- 3%
Collimation over 85% power within 1.3 x diffraction limit
Design Wavelength 632 nm
NA 0.50
Length Tolerance +/- 0.05 mm
AR Coating Specification R < 0.5%, AOI 0-30°
