LD/LEDアクティブ冷却マウント: 226

商品コード：: A182

販売価格(税込)：: 0 円

ポイント： 0 Pt

メーカー：: Arroyo Instruments

関連カテゴリ：: 周辺機器 > LDドライバー、コントローラ > LED/LDマウント > TOカン/LED用

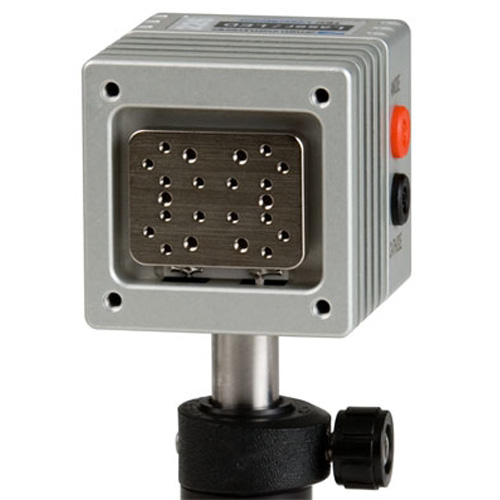

226はマウントプレートに3つのホールパターン付です。
1　4-40ねじ穴でSTAR LEDに対応
2　1/4"間隔、2-56ねじ穴でブレッドボードに対応
3　4つのコーナー穴で1/2" x 1" 角に対応

3つのホールパターンで様々なデバイスに対応します。

226はマウント底面には8-32、M4ネジ溝付でポストマウント対応(ポストマウントは含まれません)です。

226 TEC LD/LEDマウントは温度コントロールの必要な低出力LED用ですが、ホールパターンの組み合わせで様々な冷却用途に対応可能です。
226は積分球で全光束計測したい場合などに最適なクリアアルマイトで吸収を最小限に抑えています。

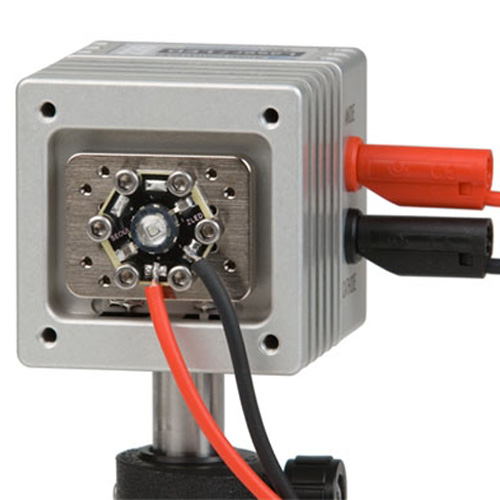

2つのバナナジャックでLEDやレーザーの接続が簡単です。

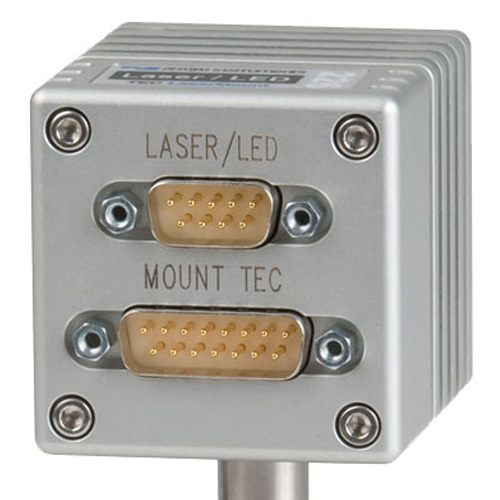

電源や温度コントローラへはDB-9 LDDコネクタやDB-15 TECコネクタで接続します。
温度フィードバックには10K サーミスタを使用して下さい。

arroyo社製品案内

ご希望の内容を問い合わせ内容欄にご記入下さい。
Questions or comments on this product.

数量

この商品について問い合わせる　[ Inquiry ]

仕様

標準仕様
対応LD	LED STAR、その他
入力コネクタ
LD	DB-9 オス
温度コントローラ	DB-15 オス
温度コントロール
温度範囲(℃)	15 ～ 85
センタータイプ	10k Ω サーミスター
TE変調 Imax(A)	3.7
TE変調 Vmax(V)	8.2
TE変調 Qmax(W)	20
一般仕様
サイズ(H×W×D / mm)	50.8 X 50.8 X 50.8
マウント穴	8 - 32、M4
