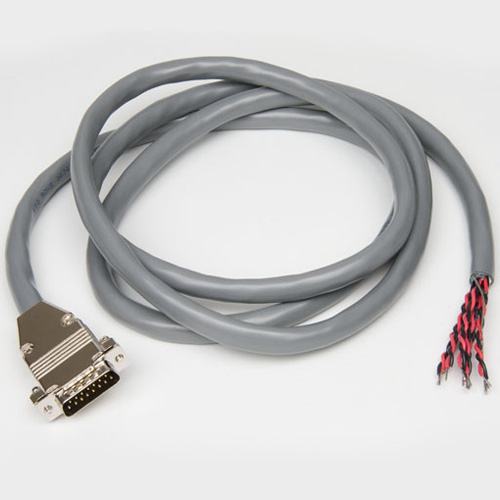

10A、2m、切り放しTECケーブル: 1263B

商品コード：
A208
販売価格(税込)：
0 円
ポイント： 0 Pt
メーカー：
Arroyo Instruments
関連カテゴリ：
周辺機器 > LDドライバー、コントローラ > アクセサリ > TEC高出力ケーブル
1260Bケーブルで外部ファン、4-wire RTDセンサー接続用です。
片端DB-15コネクタ、もう片方は切り放しです。

両端コネクタ付タイプは1262Bケーブルをご使用下さい。

arroyo社製品案内


ご希望の内容を問い合わせ内容欄にご記入下さい。
Questions or comments on this product.

DB-15オスコネクタピン配線

ピン番号
ケーブル色
説明
1
赤
TE (+)
2
赤/白
TE (+)
3
黒
TE (-)
4
黒/白
TE (-)
5
シールド
アース
6
シールド
アース
7
緑
センサー (+)
8
白
センサー (-)
9
赤/黄色
TE (+)
10
黒/黄色
TE (-)
11
黄色
ファン (+)
12
青
ファン (-)
13
空き
空き
14
オレンジ
リモートセンサー (+)
15
茶
リモートセンサー (-)
Shell
シールド
アース

標準仕様

機器側コネクタ DB15、オス
マウント側コネクタ 切り放し
信号接続 TE
センサー
リモートセンサー
ファン
電流値 10A
長さ 2m
形状 金属
