2A/15V: QCW電源: 4302QCW

商品コード：: A1212

販売価格(税込)：: 0 円

ポイント： 0 Pt

メーカー：: Arroyo Instruments

関連カテゴリ：: 周辺機器 > LDドライバー、コントローラ > QCW電源

4302-QCWは4300シリーズで最も電流値の低いCW、QCW駆動の両方が可能です。
コンプライアンス電圧は15VでLEDテスト、QCL、低電圧LD駆動に最適です。

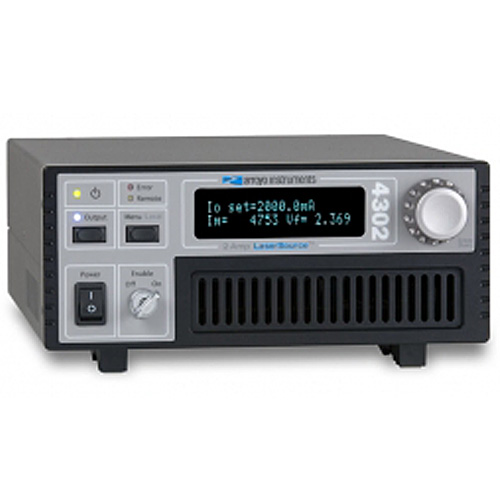

電流、電圧、PD電流を1つの画面で表示。
セッティング、エラーメッセージはシンプルな英語表示。
PDバイアス電圧によるコントロールも可能。
QCWモードは立ち上がり時間が20μs以下、パルス幅は100μs、安価版QCW電源として最適です。

USB、RS232インターフェイスによるPC制御が可能。
LaserSourceコマンドはILXやニューポート製品とも互換性があります。
入力、出力は電気的に完全分離、オフセット電圧、アース、ACノイズなどの影響を受けません。
PD入力もレーザー出力からは分離しています。
変調帯域: 65kHz

arroyo社製品案内

ご希望の内容を問い合わせ内容欄にご記入下さい。
Questions or comments on this product.

数量

この商品について問い合わせる　[ Inquiry ]

2A/15V: QCW電源: 4302QCW 仕様

CWモード仕様		QCWモード仕様
レーザー電流		レーザー電流
電流 (mA)	0 - 2,000	電流 (mA)	15 - 2,000
分解能 (mA)	0.1	分解能 (mA)	1
精度 (± [ % set + mA ] )	0.05% + 0.4	セットポイント精度 (± [ % set + mA ] )	0.5% + 2
安定性 (ppm、時間)	< 10、1 時間	計測精度 (± [ % 読み取り + mA ] )	3% + 4
温度係数 (ppm/℃)	50	レーザー電圧
ノイズ/リップル (μA rms、low BW)	< 20	分解能 (V)	0.01
過電流 (μA)	< 300	計測精度 (± [ % 読み取り + V ] )	2% + 0.04
コンプライアンス電圧 (V)	15	PD電流
変調帯域 (kHz)	65	分解能 (μA)	10
変調入力域	0 - 10V、10kΩ	計測精度 (± [ % 読み取り + μA ] )	2% + 100
PD電流		パルス幅
電流 (μA)	25 - 20,000	パルス域 (ms)	0.1 - 600
分解能 (μA)	1	分解能 (ms)	0.001
精度 (± [ % set + μA ] )	0.05% + 2	精度 (ms)	0.015
安定性(ppm、時間)	< 200、24 時間	周波数
温度係数 (ppm/℃)	< 200	周波数域 (Hz)	1 - 1,000
PDバイアス (V)	0 to -5V、ソフトウェアプログラム可能	分解能 (Hz)	0.1
レーザー電圧		精度 (Hz)	0.5
電圧 (V)	0 - 15	デューティサイクル
分解能 (V)	0.001	範囲 (%)	0.1 - 90
セットポイント精度 (± [ % set + V ] )	0.05% + 0.005	分解能 (%)	0.1
計測精度 (± [ % 読み取り + V ] )	0.05% + 0.004	立上り/立下り時間 (μs)	< 20 / < 10
		オーバーシュート (%)	< 7
		ゼロ電流 (% of set)	7.5

リミット
電流リミット精度 (mA)	20
電圧リミット精度 (± % FS)	2.5%
一般仕様
ディスプレイ	2 × 20 VFD

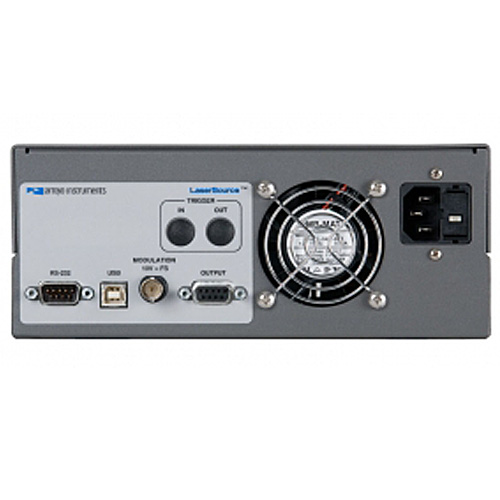

レーザーコネクタ	DB – 9、メス
PD/インターロック	LDDコネクタ上
PCインターフェイス	USB 2.0 フルスピード (タイプB)
PCインターフェイス	RS-232 (DB – 9、オス)
入力	100V / 120V / 230V、50 / 60Hz
サイズ (H × W × D [mm] )	89 × 215 × 305
作動温度	10～40℃
保管温度	-20～60℃
