DIL用マウント: 215

商品コード：: A176-2

販売価格(税込)：: 0 円

ポイント： 0 Pt

メーカー：: Arroyo Instruments

関連カテゴリ：: 周辺機器 > LDドライバー、コントローラ > LED/LDマウント > DIL/mini-DIL

215: DILマウントは内部ペルチェのないDILレーザーのアクティブ冷却や筐体の冷却が必要なデバイス品質解析などに最適。

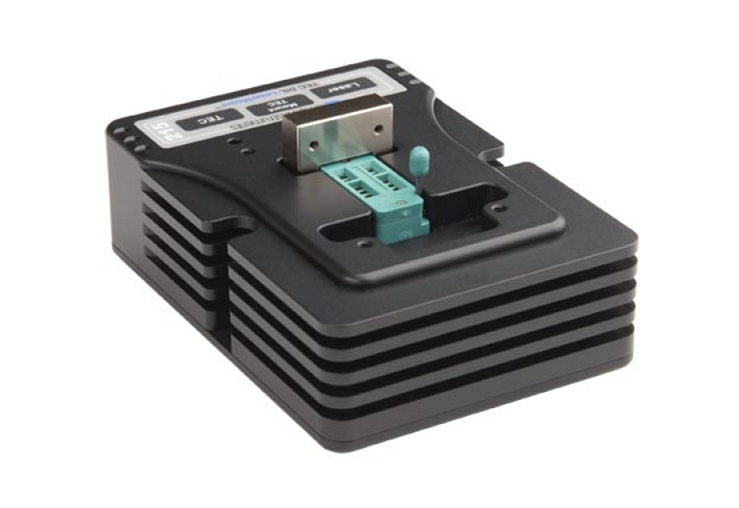

215マウントは挿入損失ゼロのソケット接続を提供。
ソケット部分にLDをスライド、ねじ留めすればパッシブ冷却が可能。
リード線クランプを閉じて電気接続が完了します。
クランプの切り替えはとても簡単。

マウント下部にはLD接続用のネジ穴を配置、分かりやすい色つき表示。

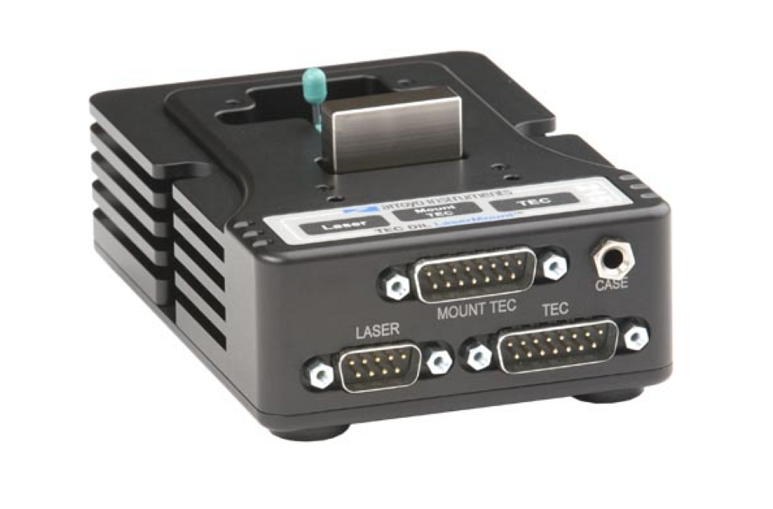

電源や温度コントローラへはDB-9 LDDコネクタやDB-15 TECコネクタで接続します。
温度フィードバックには10K サーミスタを使用します。アクティブ冷却をご希望の場合は213: DILレーザーをご覧下さい。

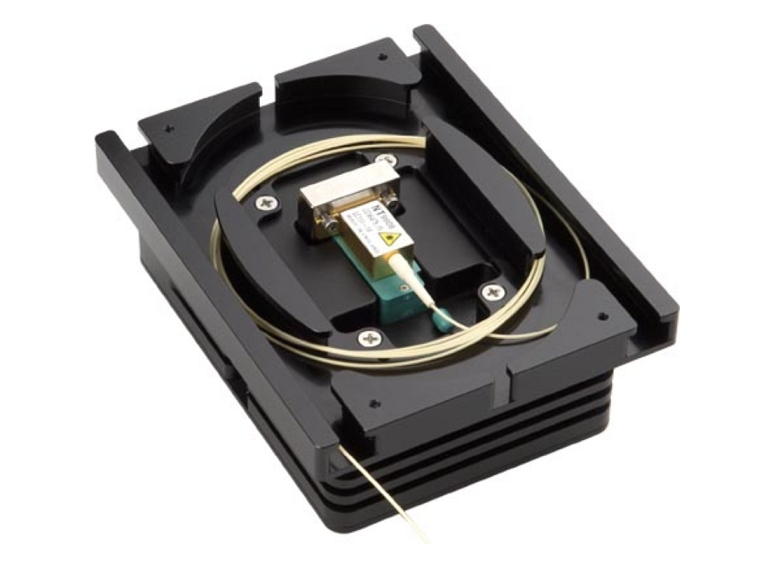

200-TRAY: マウント上に装着するファイバー収納トレイ。ファイバーの取扱を楽にします。

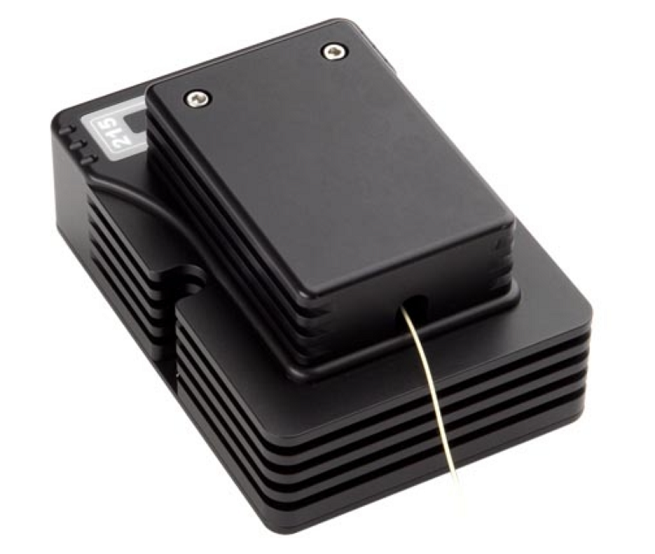

200-C: 周辺の静電気による影響を最小化、レーザーの安定性を高めます。
200-FAN: ファンベースは熱許容量を高めます。2W→3.5W (25℃設定、25℃周辺)。

arroyo社製品案内

ご希望の内容を問い合わせ内容欄にご記入下さい。
Questions or comments on this product.

数量

この商品について問い合わせる　[ Inquiry ]

標準仕様

入力コネクタ
対応LD	14ピンDIL
LD	DB-9、オス
温度コントローラ	DB-15、オス
マウント	DB-15、オス
温度コントローラ仕様
温度範囲(℃)	-5 〜 +85
センサータイプ	10kΩサーミスター
TE変調 I Max (A)	3.7
TE変調 V Max (V)	3.0
一般仕様
サイズ (H x W x D, mm)	39 x 89 x 127
マウント穴	¹/₄ - 20貫通穴、中心に3"(x2)
デバイスマウント穴	4-40 x ¹/₄"ソケットヘッドキャップネジ
