THz Fabry-Perot エタロン

商品コード：
T017
販売価格(税込)：
0 円
ポイント： 0 Pt
メーカー：
Tydex
関連カテゴリ：
オプティクス > THz関連
THzファブリペローエタロン(TFPE)は高抵抗フロートゾーンシリコン反射面の距離を固定したファブリペロー干渉計です。
エタロンは、通常より平面度と平行度を高めた、高い厚み精度の平面ウィンドウを使用しています。

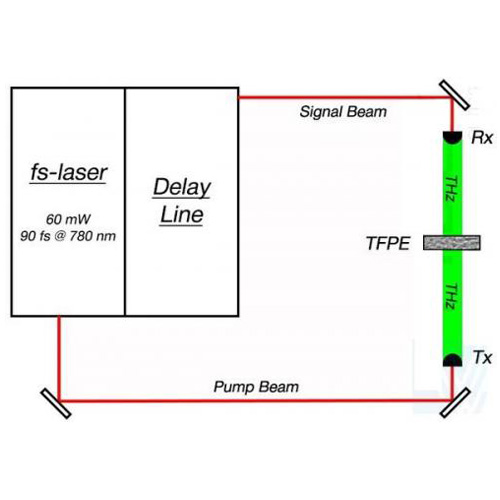

TFPEはTDSシステム校正時の厚さ規準として、狭帯域THz源の調整に、THz周波数帯域のスペクトル法による厚さ測定にも使用されます。
加えて、エタロンのわずかな偏差が透過域の調整を可能にするため、狭帯域のバンドパスフィルターとして使用する事が可能です。

THz用材料とコンポーネントについてはこちら

pdfファイルはこちら


ご希望の内容を問い合わせ内容欄にご記入下さい。
Questions or comments on this product.

標準仕様

　　　　　　　　　　
径定格厚さ実際厚さ*FSR**FWHM, Δfフィネス***
25.4mm3.0mm3.042mm14.4GHz5.5GHz2.6V

* 精度0.001mm時
** FSRはTFPEのシングルモード間のオフセット周波数。自由スペクトル域はFSR=C/(2xlxn)で計算可能。
c=光速、l=TFPEの厚さ、n=HRFZ-Siの屈折率
***FはFWHMに対する自由スペクトル域。
F=(2π)/(-ln (R^2 ) )で計算可能。
R=TFPEの反射係数。
