ゴーレーセル校正セット

商品コード：: T018

販売価格(税込)：: 0 円

ポイント： 0 Pt

メーカー：: Tydex

関連カテゴリ：: オプティクス > THz関連; 周辺機器 > 計測関連

ゴーレーセルを使用する場合、使用前に校正を行い、計測値を絶対的に正確にする事が必要です。

ゴーレーセルの動作原理は、薄膜で吸収される赤外線によってガス温度が上昇する物理的な過程に基づいています。この効率は温度変化など周辺環境に影響され、それはデテクターの応答に影響を与えます。
機器を長時間使用すると、受講側チャンバーのフィルムが伸びてしまう事があり、その結果パラメータと計測結果に影響を与えます。結果、出荷時の電圧-出力曲線が校正係数を決定する時の指標に出来ないという問題が発生します。

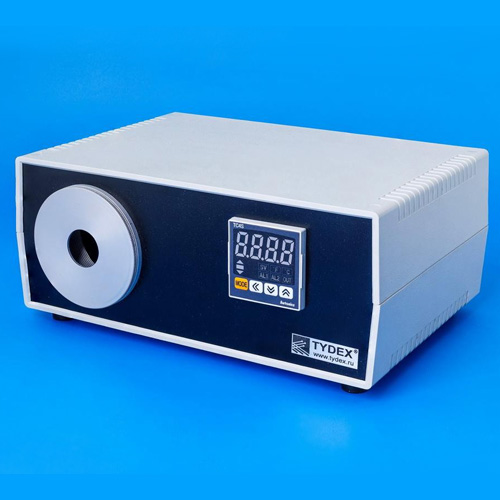

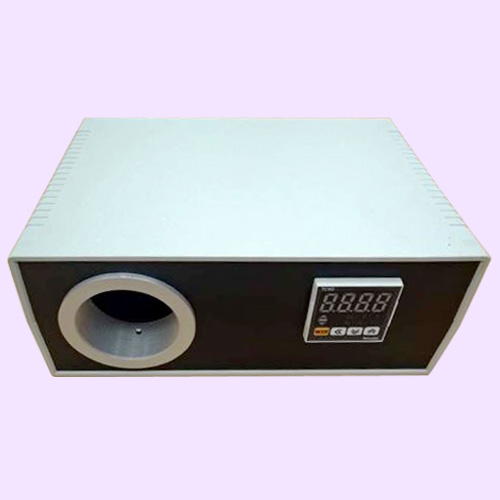

計測前に、お客様がゴーレーセルを校正するのが最適です。そのための「装置がゴーレーセル校正セット: GC-CS」です。

「ゴーレーセル校正セット: GC-CS」はデテクターの動作状況をその場で解析する部分と校正係数の安定性と調整を行う部分から構成されています。校正セットはゴーレーセルが製品寿命を終えるまでずっと正確な計測を行うためにとても重要な機器で、根幹部品は100℃を再現する高安定の赤外線熱源です。

pdfファイルはこちら

ご希望の内容を問い合わせ内容欄にご記入下さい。
Questions or comments on this product.

数量

この商品について問い合わせる　[ Inquiry ]

仕様表

赤外線熱源からの再生温度(℃)	100
赤外線熱源の絶対的信頼限界 @ 95%信頼性(℃)	± 1
設定レベルあたりでの温度ばらつき(℃)	± 0.1
赤外線熱源温度ばらつき @ 15分(℃)	± 0.1
赤外線熱源出射径(mm)	60 ± 2
電源入力電圧(V)	90 〜 230
電源入力周波数(Hz)	55 ± 10
必要電源(W)	100
周辺気圧(mm Hg)	760
操作、保管温度(℃)	15 〜 25
湿度(%)	40 〜 80
サイズ(mm)	260 x 180 x 120
重さ(kg)	2.5
