DIL用マウント: 213

商品コード：: A175-2

販売価格(税込)：: 0 円

ポイント： 0 Pt

メーカー：: Arroyo Instruments

関連カテゴリ：: 周辺機器 > LDドライバー、コントローラ > LED/LDマウント > DIL/mini-DIL

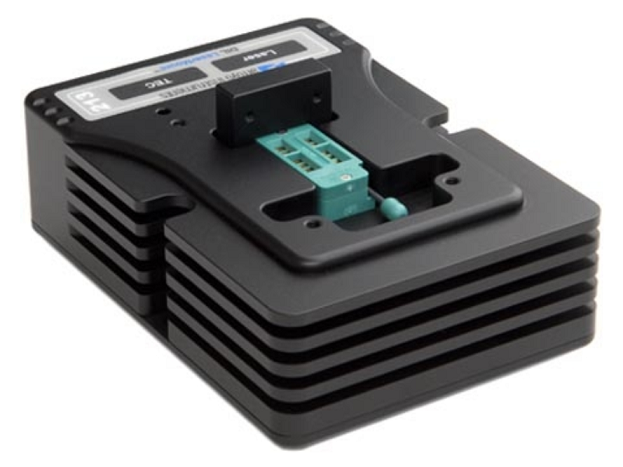

213 DILレーザーモジュールパッシブ冷却用マウント。
mini-DILにも使用可能です(パッシブ冷却は不可)。

213マウントは挿入損失ゼロのソケット接続を提供。
ソケット部分にLDをスライド、ねじ留めすればパッシブ冷却が可能。
リード線クランプを閉じて電気接続が完了します。
クランプの切り替えはとても簡単。

マウント下部にはLD接続用のネジ穴を配置、分かりやすい色つき表示。

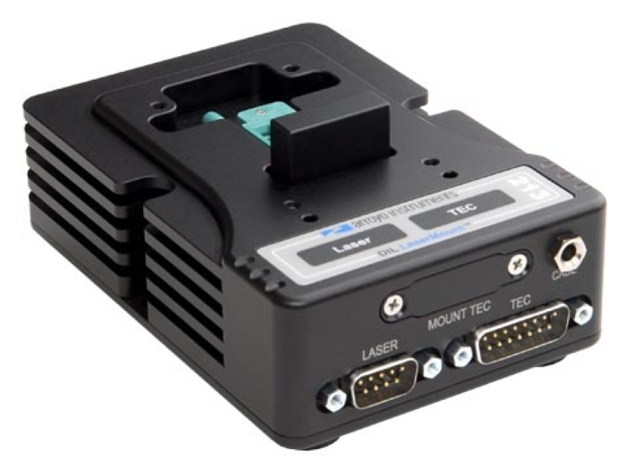

電源や温度コントローラへはDB-9 LDDコネクタやDB-15 TECコネクタで接続します。

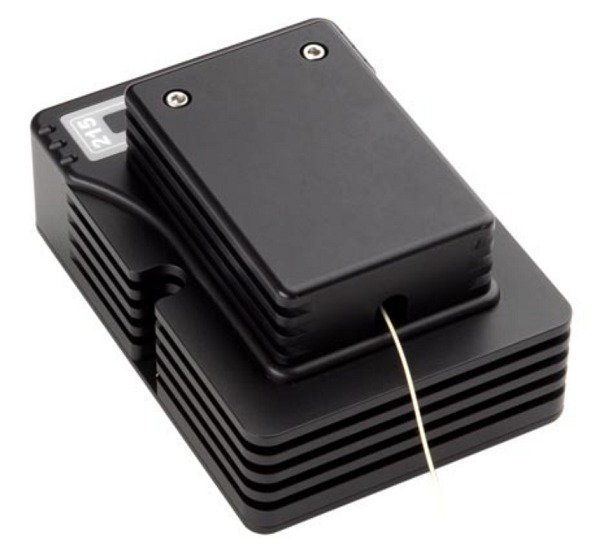

アクティブ冷却をご希望の場合は215: DILマウント(TEC)をご覧下さい。

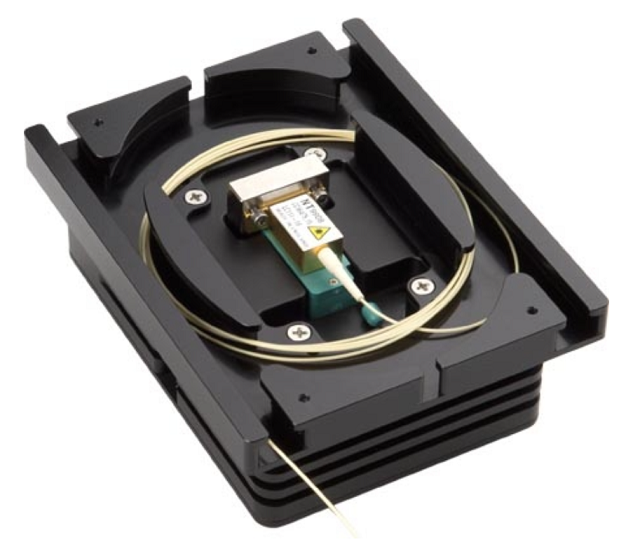

200-TRAY: マウント上に装着するファイバー収納トレイ。ファイバーの取扱を楽にします。
200-C: 周辺の静電気による影響を最小化、レーザーの安定性を高めます。
200-FAN: ヒートシンクの性能を向上させます。3W→1.5W。

arroyo社製品案内

ご希望の内容を問い合わせ内容欄にご記入下さい。
Questions or comments on this product.

数量

この商品について問い合わせる　[ Inquiry ]

標準仕様

入力コネクタ
対応LD	14ピンDIL / 8ピンmini-DIL (mini-DILは電機接続のみ
LD	DB-9、オス
温度コントローラ	DB-15、オス
一般仕様
サイズ (H x W x D, mm)	39 x 89 x 127
マウント穴	1/4-20貫通穴、中心に3"(x2) 4-40 x 1/4"ソケットキャップネジ
