30W、TECマウント: 264

商品コード：: A189

販売価格(税込)：: 0 円

ポイント： 0 Pt

メーカー：: Arroyo Instruments

関連カテゴリ：: 周辺機器 > LDドライバー、コントローラ > LED/LDマウント > FP/その他

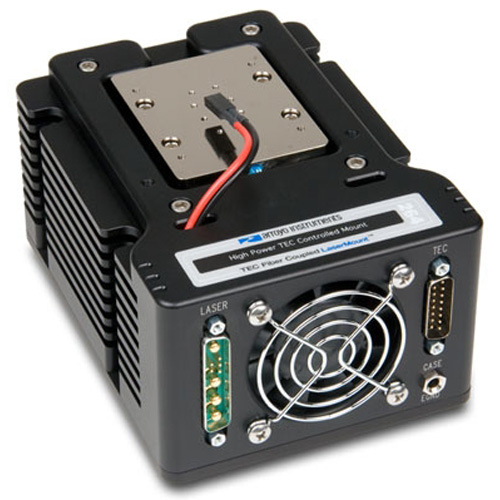

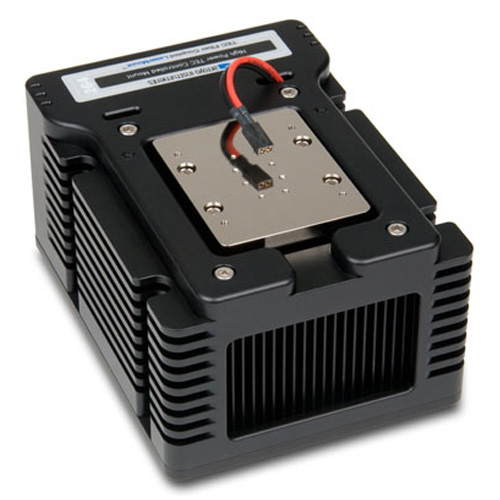

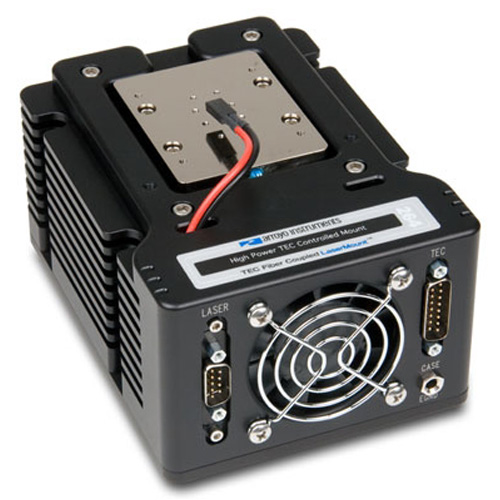

264 TECレーザーマウントは5-10W出力のレーザーに最適な冷却機能を提供します。大きなヒートシンクと冷却ファンで高い熱負荷と広い温度幅に対応します。

標準プレートは下記LDに対応しています。
JDSU: L3、L4
Alfalight: AM6
STAR LED

お手持ちのLDが標準プレートにない場合、LDデータシートを頂いてピン配置を合わせたプレートをお届けします。

arroyo社製品案内

ご希望の内容を問い合わせ内容欄にご記入下さい。
Questions or comments on this product.

数量

この商品について問い合わせる　[ Inquiry ]

標準仕様

対応LD	様々対応します。お問合せ下さい。
冷却容量	30W、25°周辺温度から0℃Δ
冷却プレート	2.2" x 2.7" 無酸素銅、ニッケルメッキ
入力コネクタ
LD	9W4、オス
温度コントロール	DB-15、オス
温度コントローラ仕様
温度範囲(℃)	15〜85
センサータイプ	10kΩサーミスター
TE変調 IMax (A)	7.4
温度範囲(℃)	15〜85
センサータイプ	10kΩサーミスター
TE変調 I Max (A)	7.4
TE変調 V Max (V)	16.4
TE変調 Q Max (W)	78
一般仕様
サイズ (H x W x D, mm)	76.2 x 114.3 x 152.4
マウント穴	1/4-20 x 4
