10W、TO-CANマウント: 234B

商品コード：: A198

販売価格(税込)：: 0 円

ポイント： 0 Pt

メーカー：: Arroyo Instruments

関連カテゴリ：: 周辺機器 > LDドライバー、コントローラ > LED/LDマウント > TOカン/LED用

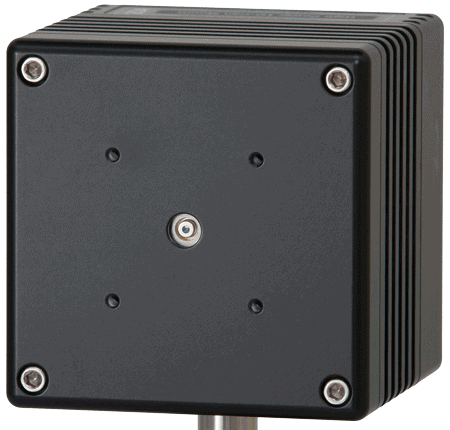

234BレーザーマウントはハイパワーTOカン用に設計されたマウントです。最大電流値は3Aまで、熱容量は25℃で10Wまで、2ピンデバイスにも対応しますので、お持ちの高出力TOカンに最適です。
マウント底面には8-32、M4ネジ溝付でポストマウント対応(ポストマウントは含まれません)です。

ThorlabsやQioptiqなどが提供している30mmケージマウントシステムにも対応します。1" レンズチューブ用の234-C-02カバーをご購入下さい。

デバイスによってスイッチを切替るだけで使用可能、ワイヤー接続は不要です。234BマウントはTO-5.6、TO-9、高出力TOカン全てに対応しています。

高出力に対応出来るだけでなく、234Bマウントは2ピンTOカンもサポート、234Bは3A、8-10Wの熱放出にも対応します。

電源や温度コントローラへはDB-9 LDDコネクタやDB-15 TECコネクタで接続します。
温度フィードバックには10K サーミスタを使用して下さい。

arroyo社製品案内

ご希望の内容を問い合わせ内容欄にご記入下さい。
Questions or comments on this product.

数量

この商品について問い合わせる　[ Inquiry ]

仕様

30mmケージ対応ネジ穴でレンズ装着が簡単に行えます。

標準仕様
対応LD	5.6mm、9mm、TO カン、2 & 3 & 4 ピン、フランジ/ファイバーピグテイル
入力コネクタ
LD	DB-9、オス
温度コントローラ	DB-15、オス
温度コントロール
温度範囲 (℃)	-5 ～ 85
センサー種類	10k Ω サーミスター
TE変調 Imax (A)	5.6
TE変調 Vmax (V)	7.6 (@ 25℃)
Arroyo社コントローラー	5240、5305
一般仕様
サイズ (H×W×D / mm)	76.2 X 76.2 X 73.9
マウント穴	8 - 32、M4
