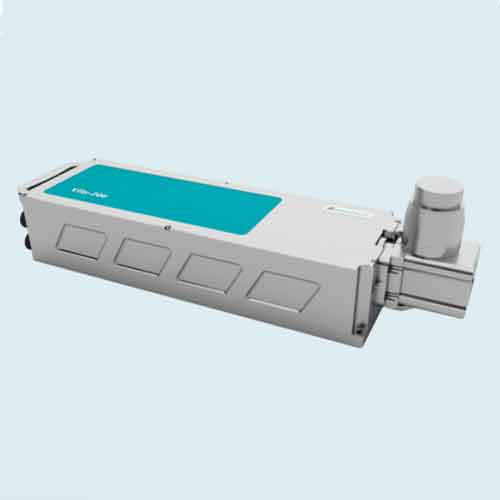

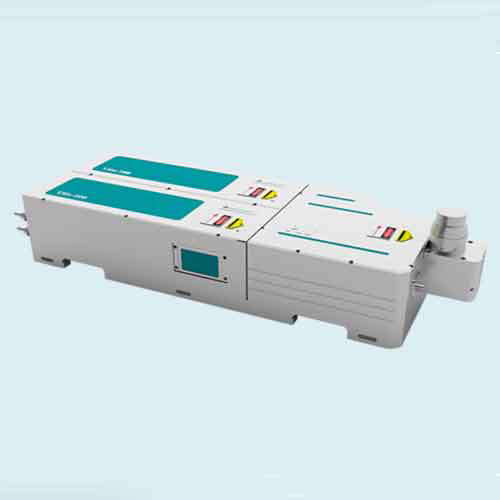

PIV用ダブルパルスレーザー: Vlite

商品コード：
L811
販売価格(税込)：
0 円
ポイント： 0 Pt
メーカー：
Beamtech
関連カテゴリ：
レーザー > パルスレーザー
レーザー > PIV用光源
ビーム品質が高いマルチモードとVRMモードのビームプロファイルを提供します。
長年のエンジニアリング技術により、光学シャッター、フローセンサー、電源のインターロックなどを搭載し、動作時の信頼性と安定性を保証します。

高エネルギー (135mJ-500mJ) のパルス発振駆動 (0-15Hz) で、異なるPIVカメラのフレームレートに対応します。
特に均一性の高いビームプロファイルと熱影響を受けない独自の共振器設計により、流れ可視化において均一性の高い照明源としてお使いいただけます。

【特徴】
・エネルギー: 135/200/380/500mJ
・繰返し: 0〜15Hz (連続的に調整可能)
・レーザー、デリバリーアーム、シート光学系の一体化設計
・高いビーム結合の安定性
・PIV用に設計されたビーム均一性
・ジッター: <1ns
・高い同期精度で各種PIVシステムに対応

【アプリケーション】
・マイクロPIV
・2D/3D PIV
・トモグラフィ PIV

pdfファイルはこちら

高出力パルスレーザーにはデリバリーアームをお勧めします。


【その他のVliteシリーズ】
Vlite-Hi-100: PIV用100Hzダブルパルスレーザー
Vlite-Hi-527: PIV用Nd:YLF 10kHzダブルパルスグリーンレーザー: Vlite-Hi-527
Vlite-1000: PIV用高エネルギーダブルパルスレーザー
Vlite Plus: 高繰返し/高エネルギー バーストモードNd:YAGレーザー


ご希望の内容を問い合わせ内容欄にご記入下さい。
Questions or comments on this product.

Vlite 仕様

モデル
Vlite-135
Vlite-200
Vlite-380
Vlite-500
波長 (nm)
532
繰返し (Hz)
0～15
0～10
エネルギー (mJ)
135
200
380
500
エネルギー安定性 ※1 (RMS・%)
≤ 1
≤ 2
パルス幅 ※2 (ns)
6～9
5～8
6～9
拡がり角※3 (mrad)
≤ 3
≤ 1
ポイント安定性 (μrad)
≤ 50
ジッター ※4 (RMS・ns)
< 1
ビーム径 ※5 (mm)
6±1
9
ニアフィールド ビームプロファイル
フラットトップ、ユニフォーム
スペクトル純度 (%)
≥ 99.8
冷却
Air to water
電源
200V、50/60Hz、10A
消費電力 (W)
650
1600
アンビリカルケーブル長 (m)
3
デリバリーアーム (オプション)
7ジョイント、1.8m

※1. 最大エネルギー発振を1時間計測した時の安定性
※2. 半値全幅 (FWHM)
※3. 全角 (ピークの 1/e2 時)
※4. 外部トリガー時
※5. レーザー出射口で測定

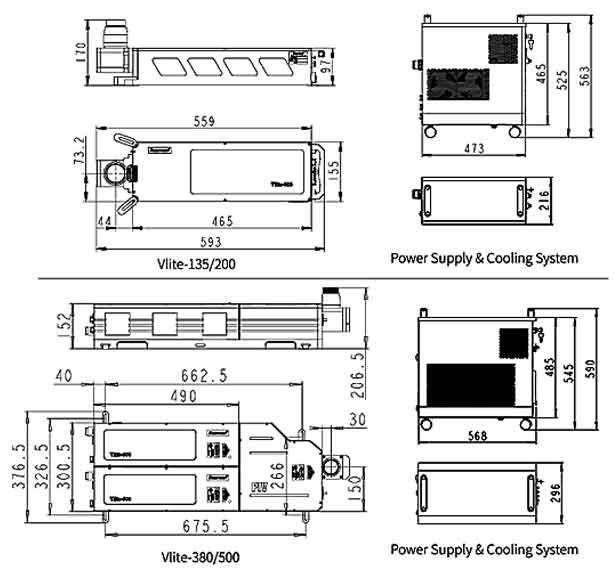

図面

PIV用ダブルパルスレーザー: Vlite

PIV用ダブルパルスレーザー: Vlite

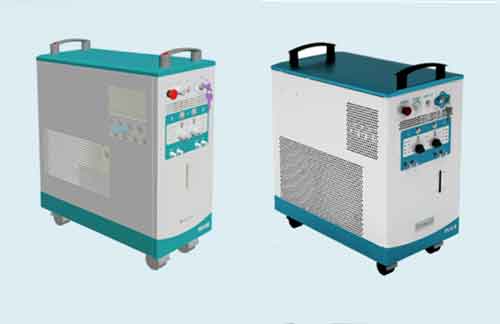

Vlite200電源 / Vlite500電源

PIV用ダブルパルスレーザー: Vlite

PIV用ダブルパルスレーザー: Vlite
